1. Tujuan[Kembali]
·
Untuk mengetahui dan memahami fungsi P-Channel
·
Untuk mengetahui cara kerja P-Channel
2. Alat dan bahan[Kembali]
a. Alat
·
Voltmeter dc adalah alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
b. Bahan
·
Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.
· Ground
Berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, sebagai proteksi perlatan elektronik sehingga dapat mencegah kerusakan saat terjadi kebocoran tegangan, dan sebagai penetralisir noise (cacat) yang disebabkan oleh daya maupun kualitas komponen tidak standar.
·
P-Channel
P-Channel MOSFET memiliki wilayah P-Channel diantara Source dan Drain. Dia memiliki empat terminal seperti Gate, Drain, Source dan Body. Struktur Transistor PMOS terdiri atas tipe-n dengan daerah Source dan Drain diberi difusi P+.
3. Dasar teori[Kembali]
Sejauh
ini, analisis hanya terbatas pada FET n-channel. Untuk FET P-channel, gambar
pencerminan kurva digunakan dan ditentukan arus kebalikan seperti yang
ditunjukkan gambar 6.55 untuk berbagai tipe FET.
Setiap
konfigurasi pada gambar 6.55, tegangan supply-nya adalah negatif ke arah yang
ditunjukkan. Perhatikan notasi double-subscript untuk tegangan berkelanjutan
seperti yang didefenusukan untuk n-channel: VGS, VDS, dan lainnya. Namun, dalam
hal ini, VGS adalah positif dan VDS negatif.
Karena
kesamaan antara analisis perangkat n-channel dan p-channel, seseorang dapat mengasumsikan
bahwa perangkat n-channel membalikkan tegangan pasokan dan melakukan seluruh analisis.
Ketika hasil diperoleh, besarnya setiap kuantitas akan benar, meskipun arah dan
polaritas tegangan saat ini harus dibalik. Namun, contoh berikutnya akan menunjukkan
bahwa dengan pengalaman yang diperoleh melalui analisis perangkat n-channel, analisis
perangkat p-channel cukup mudah.
4. Example 6.18[Kembali]
Tentukan IDQ, VGSQ, and VDS untuk p-channel JFET dari gambar 6.56 berikut.
Seperti yang terlihat dalam gambar 6.57.
Memilih VGS = 0V, didapatkan
Titik diam yang dihasilkan dari gambar 6.57:
IDQ = 3.4mA
VGSQ = 1.4V
5. Problem[Kembali]
4) Tentukan VD dari konfigurasi fixed-bias gambar berikut

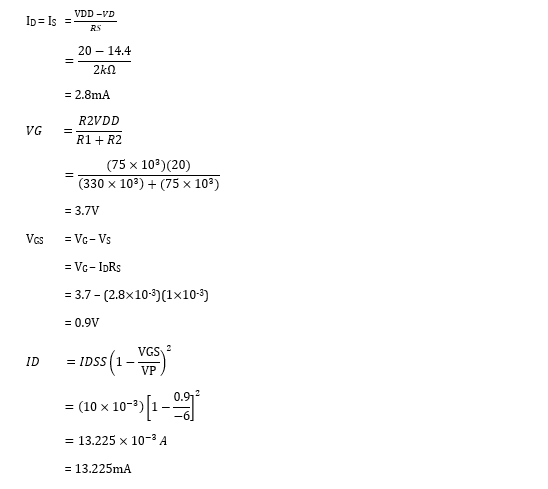

28) Jaringan pada gambar 6.89 tidak beroperasi dengan benar. Tentukan penyebabnya secara spesifik
Untuk amplifier JFET n-channel, nilai quiescent dibatasi hingga 0 V atau negatif. Tapi di sini, nilainya adalah 0,9 V. Oleh karena itu, ada kesalahan di sirkuit.Arus saluran pembuangan yang diperoleh dari sirkuit berbeda dengan arus drain yang diperoleh dari persamaan transistor saat ini. Oleh karena itu, kesalahannya adalah sirkuit terbuka antara gerbang dan jaringan pembagi tegangan.
6. Percobaan[Kembali]
- Rangkaian[Kembali]
Cara kerja rangkaian:
P-Channel MOSFET memiliki wilayah P-Channel diantara Source dan Drain. Dia memiliki empat terminal seperti Gate, Drain, Source dan Body. Struktur Transistor PMOS terdiri atas tipe-n dengan daerah Source dan Drain diberi difusi P+.
- Video[Kembali]
- Download[Kembali]
Download html disini
Download rangkaian disini
Download video disini
Download datasheet disini
7. pilihan ganda

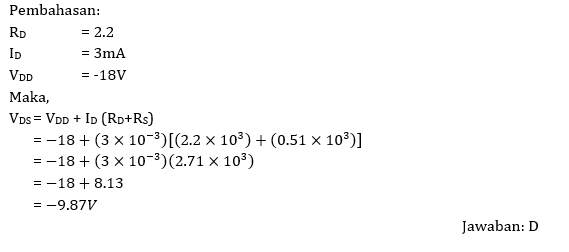

1. Diketahui ID pada jaringan adalah 3 mA. Tentukan VDS pada jaringan berikut ini.
a. 8.97V
b. 7.88V
c. -7.88V
d. -9.87V
e. 9.87V
2. Pada JFET Channel-P, semakin positifnya VG maka semakin sempit pula salurannya yang akhirnya mengakibatkan...
A. Semakin kecilnya tegangan pada output JFET
B. Semakin besarnya tegangan pada output JFET
C. Semakin kecilnya arus pada output JFET
D. Semakin besarnya arus pada output JFET
E. Nilai arus dan tegangan pada output JFET tetap
Jawaban: C
